라이브 영상이 그냥 파일이라고? — HLS의 미친 발상

2009년 Apple이 한 결정이 라이브 스트리밍의 모든 걸 바꿨다.

당시 RTMP를 비롯한 모든 스트리밍 프로토콜은 지속 연결을 전제로 했다. 서버가 클라이언트 상태를 관리하고, 연결이 끊기면 복잡한 재연결 절차. 라이브 영상은 본질적으로 "흐르는" 것이라고 모두가 믿었다.

Apple은 정반대로 갔다. "라이브 영상도 그냥 파일이다."

지난 글에서 RTMP가 왜 안 죽는지 봤다면, 이번 글은 시청자 측 표준을 사실상 독점한 HLS의 내부를 정리한 노트다. M3U8 플레이리스트, .ts 파일 안의 MPEG-TS 패킷, PTS/DTS 이중 타임스탬프, 그리고 브라우저가 HLS를 어떻게 재생하는지까지.

---

1. Apple의 미친 발상 — "그냥 HTTP로 작은 파일들 다운받자"

2009년 iPhone OS 3.0 출시 시점. Apple이 안고 있던 두 가지 문제.

[2009년 모바일 영상 환경]
- iPhone 3G/3GS 막 보급
- 모바일 네트워크: 3G (1~3 Mbps, 매우 불안정)
- 기존 영상 표준: RTMP (Flash 기반)
- 그런데 Apple은 iOS에서 Flash를 안 씀

1. Flash 없이 영상 재생 HTML5 video 태그가 있긴 했지만 단순 다운로드 방식. 라이브 불가능.

2. 불안정한 모바일 네트워크 3G가 자주 끊긴다. 지하철 들어가면 신호 없어진다. RTMP는 끊기면 처음부터 다시.

Apple의 해법은 단순했다.

기존 프로토콜이 복잡한 이유는 연결을 유지하기 때문이었다. 서버가 클라이언트 상태를 알아야 하고, 끊기면 재연결 절차 필요. 서버 비용 비싸다.

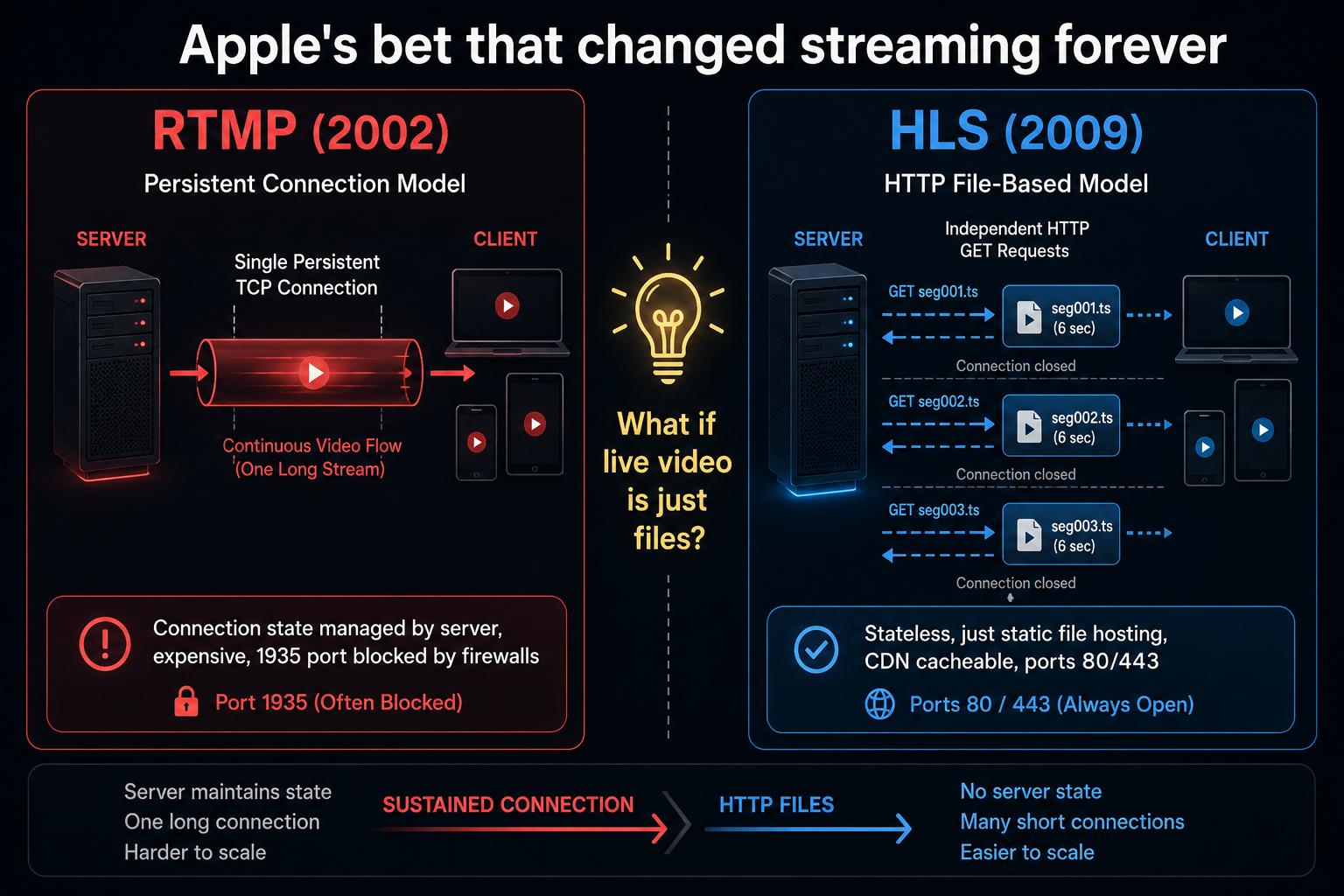

HLS의 아이디어: 영상을 작은 파일들로 잘라서 HTTP로 하나씩 요청.

서버 ────HTTP GET────▶ 클라이언트 (6초 파일)
        (응답 후 끊김)
서버 ────HTTP GET────▶ 클라이언트 (다음 6초 파일)
        (응답 후 끊김)
...

서버는 그냥 정적 파일 호스팅 서버면 된다.

이 단순한 발상이 동시에 해결한 것들

1. CDN 자연스럽게 활용 — HTTP 정적 파일이니 모든 CDN이 그대로 캐시. RTMP는 못 했던 게 공짜로 됨
2. 방화벽 통과 — 80/443 포트 사용. RTMP의 1935 차단 문제 없음
3. 화질 자동 전환 (ABR) — 다음 파일부터 다른 화질로 요청 가능
4. 라이브와 VOD 동일 구조 — 라이브는 파일이 계속 추가, VOD는 끝이 정해진 것
5. 끊김 복구 — HTTP 재요청만 하면 됨. 복잡한 재연결 프로토콜 불필요

이게 HLS가 모바일 시대의 표준이 된 진짜 이유다. 기술이 좋아서가 아니라 발상이 단순했기 때문에.

---

2. HLS의 두 가지 파일 — .m3u8과 .ts

HLS는 두 종류 파일로 구성된다.

• .m3u8 (Playlist): 목차. 어떤 세그먼트가 있는지 나열. 텍스트 파일
• .ts (Transport Stream): 실제 영상 데이터. 6초 분량. 바이너리

M3U8의 출신은 영상이 아닌 음악

M3U는 1990년대 후반 WinAMP 같은 MP3 플레이어가 쓰던 재생 목록 포맷이었다. Apple이 이걸 영상 스트리밍에 가져다 썼다. M3U + UTF-8 = M3U8.

이래서 M3U8 파일이 그냥 텍스트다. 메모장으로 열어볼 수 있다.

---

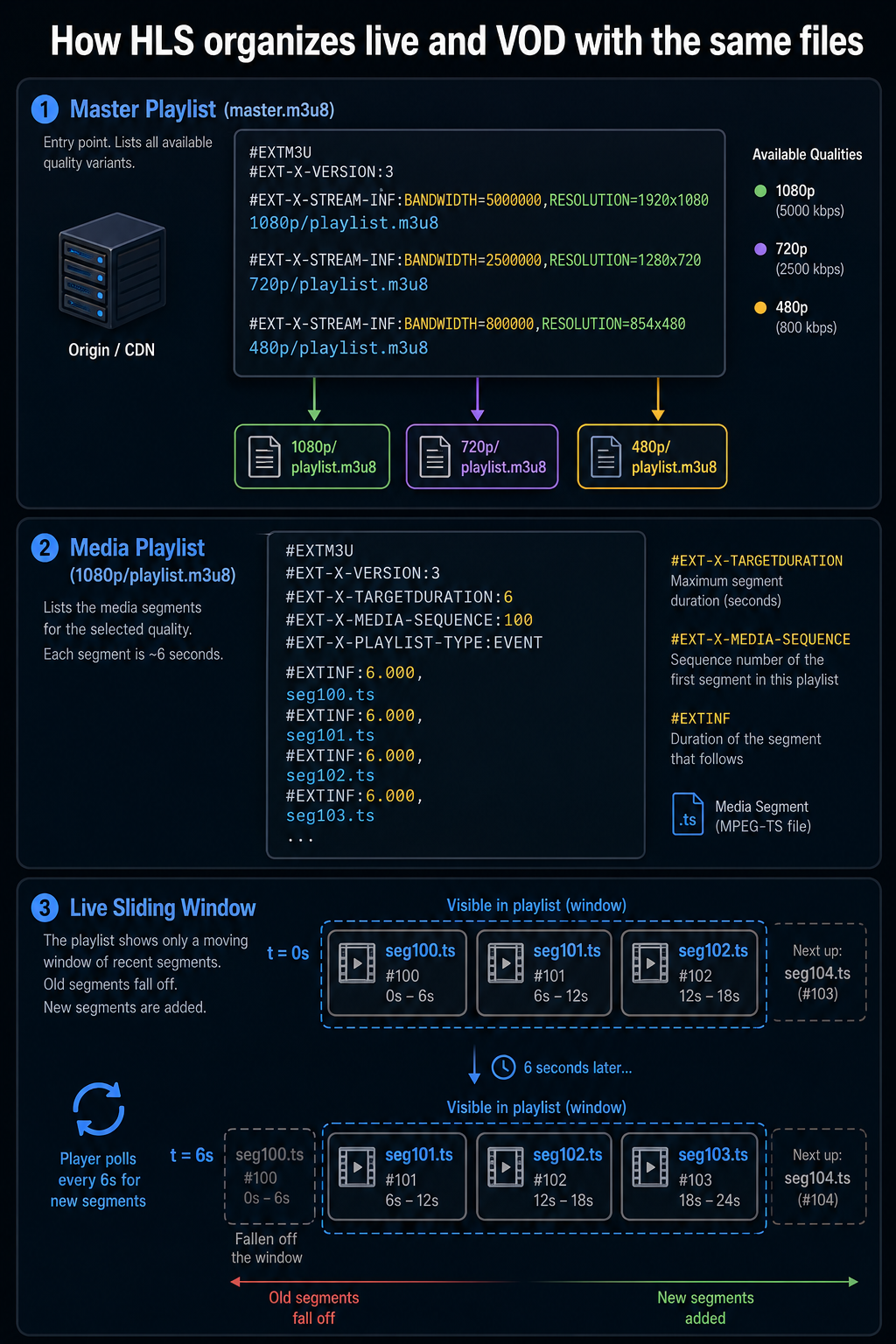

3. M3U8 두 가지 종류 — Master와 Media

플레이리스트는 두 단계로 나뉜다.

Master Playlist (master.m3u8): ABR ladder 목차. 각 화질의 sub playlist 위치 나열.

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-STREAM-INF:BANDWIDTH=6500000,RESOLUTION=1920x1080
1080p/playlist.m3u8
#EXT-X-STREAM-INF:BANDWIDTH=3200000,RESOLUTION=1280x720
720p/playlist.m3u8
#EXT-X-STREAM-INF:BANDWIDTH=1700000,RESOLUTION=854x480
480p/playlist.m3u8

Media Playlist (1080p/playlist.m3u8): 실제 세그먼트 목록.

#EXTM3U
#EXT-X-VERSION:3
#EXT-X-TARGETDURATION:6
#EXT-X-MEDIA-SEQUENCE:100
#EXTINF:6.000,
seg100.ts
#EXTINF:6.000,
seg101.ts
#EXTINF:6.000,
seg102.ts

플레이어는:

1. master.m3u8 받음
2. 현재 대역폭 측정 → 적합한 화질 선택
3. 해당 화질의 Media Playlist 받음
4. 세그먼트 받기 시작

라이브 vs VOD — 끝이 있냐 없냐

VOD 플레이리스트엔 #EXT-X-ENDLIST 태그가 박혀있다. "끝났음" 신호. 플레이어는 자유롭게 시킹 가능.

라이브엔 ENDLIST가 없다. 대신 Sliding Window.

[12:00:00]                 [12:00:06]
seg100, seg101, seg102  →  seg101, seg102, seg103
                                              ↑ 새로 추가
                                              ↑ seg100 사라짐

플레이어가 매 6초마다 playlist.m3u8을 다시 받는 polling 방식.

EXTINF의 정확한 의미

#EXTINF:6.000,
seg100.ts

6.000은 이 세그먼트의 실제 지속 시간 (초). #EXT-X-TARGETDURATION:6은 모든 세그먼트의 최대 지속 시간.

세그먼트는 정확히 6초가 아닐 수도 있다. 키프레임 위치에서 잘리니까. 5.8초, 6.2초 같은 값이 흔하다.

---

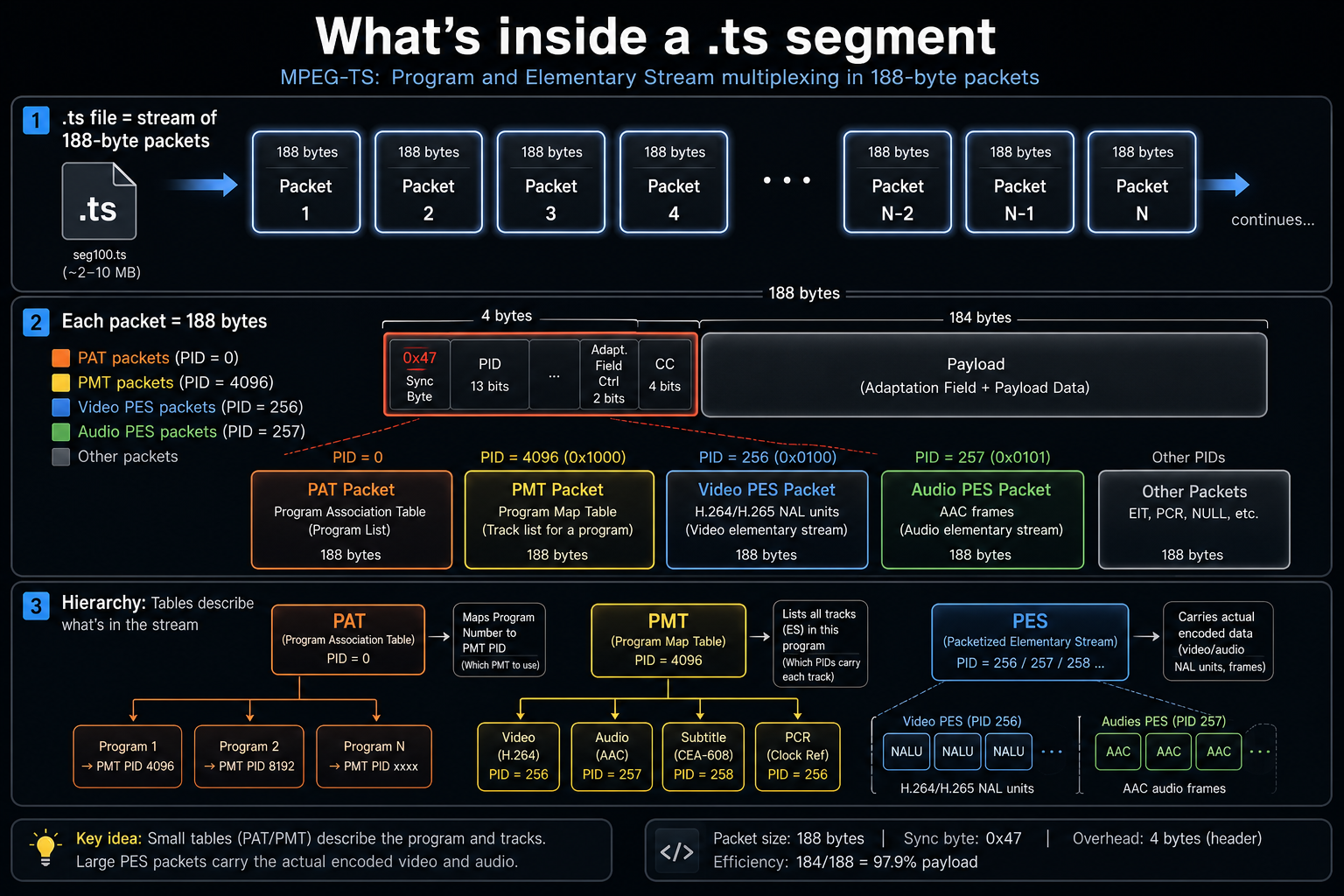

4. .ts 파일 내부 — MPEG-TS의 188바이트 우주

.ts 파일을 hexdump로 열어보면 첫 바이트가 항상 0x47이다. 그리고 정확히 188바이트마다 또 0x47이 나온다.

.ts 파일 = 188바이트 패킷의 연속
패킷 = 4바이트 헤더 + 184바이트 페이로드
첫 바이트 sync byte 0x47 → 패킷 시작 표시

방송 표준이라서 손상에 강하다. 한 패킷이 망가져도 다음 sync byte 찾으면 됨.

PAT / PMT / PES — 3단 계층

.ts 안에 영상/오디오만 있는 게 아니다. 목차도 같이 있다.

PAT (Program Association Table): 첫 번째 패킷. PID=0. "이 스트림에 프로그램이 몇 개 있고, 각 프로그램의 PMT가 어디 있는지" 표시.

PMT (Program Map Table): 각 프로그램의 트랙 정보. "비디오는 PID=256, 오디오는 PID=257" 같은 매핑.

PES (Packetized Elementary Stream): 실제 영상/오디오 데이터. H.264 NAL units이 여기 들어감.

[패킷 흐름]
PAT (PID=0) → "프로그램 1의 PMT는 PID=4096에 있어"
PMT (PID=4096) → "비디오=PID=256, 오디오=PID=257"
PES Video (PID=256) → 실제 H.264 데이터
PES Audio (PID=257) → 실제 AAC 데이터
PES Video (PID=256) → ...

PID로 트랙을 구분하니 멀티 오디오 트랙이 자연스럽게 가능하다. RTMP가 못한 것.

IDR Frame이 세그먼트 시작에 있어야 하는 이유

세그먼트 파일을 처음 받는 순간 디코딩이 시작될 수 있어야 한다. P-frame은 "이전 프레임 + 차이"라서 혼자 못 그린다.

→ 세그먼트의 첫 프레임은 반드시 IDR (Instantaneous Decoder Refresh) 키프레임.

[정상]
seg100.ts: [IDR] [P] [P] [P] [P] ...   ← 시작 가능

[비정상]
seg100.ts: [P] [P] [P] [P] ...          ← 디코딩 불가

이래서 FFmpeg -hls_time 6 옵션이 정확히 6초마다 못 자르고 키프레임 위치까지 기다리는 거다.

---

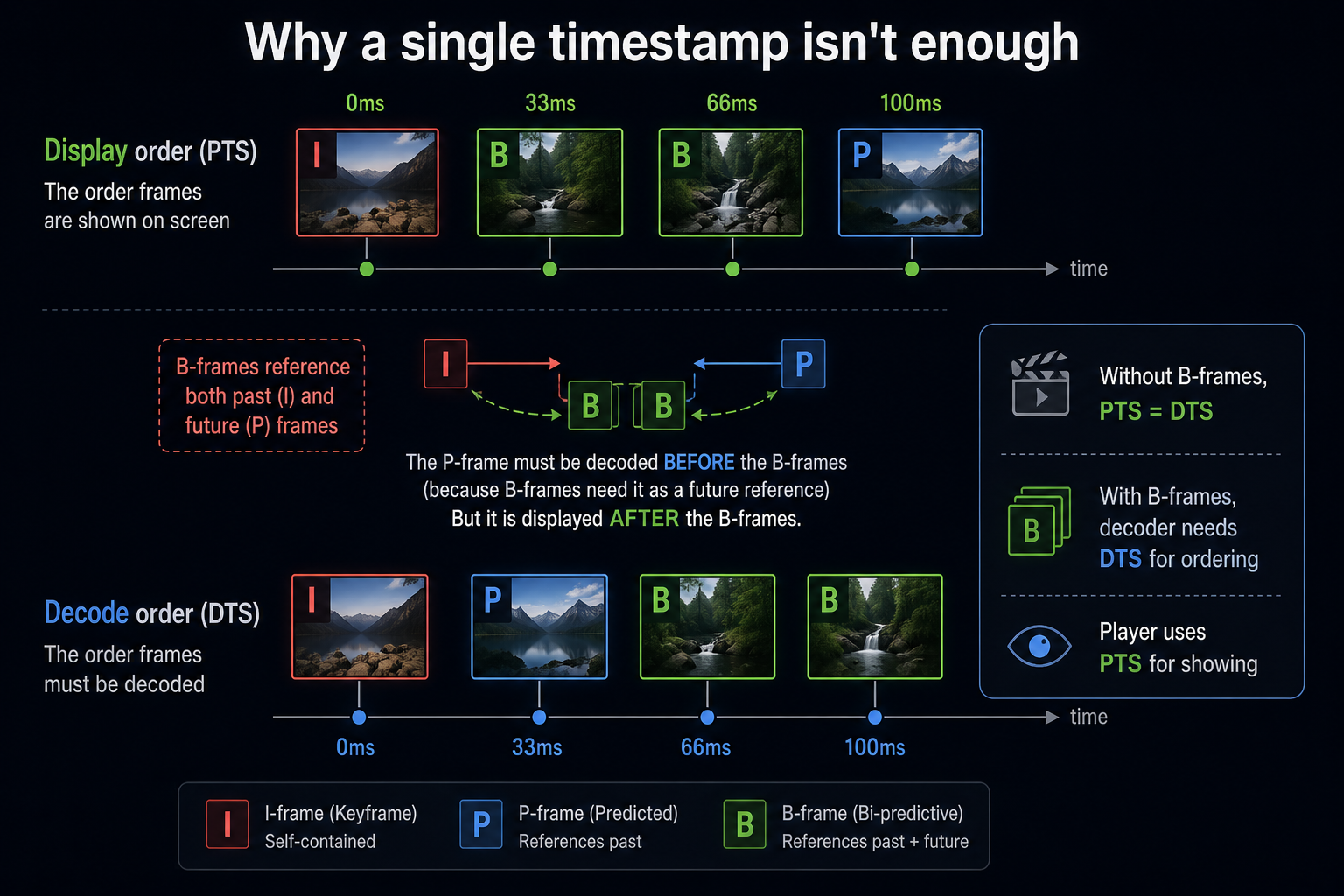

5. PTS vs DTS — 시간이 두 종류인 이유

영상에 타임스탬프가 두 개 박혀있다. PTS와 DTS.

• PTS (Presentation Timestamp): 화면에 보여줄 시각
• DTS (Decoding Timestamp): 디코더에 넘길 시각

B-frame이 없으면 둘은 같다. 있으면 다르다.

[디스플레이 순서 (PTS)]
I(0ms) → B(33ms) → B(66ms) → P(100ms)

[디코딩 순서 (DTS)]
I(0ms) → P(33ms) → B(66ms) → B(100ms)

B-frame은 과거 I-frame과 미래 P-frame을 모두 참조한다. 그래서 P-frame이 먼저 디코딩돼야 한다. 보여주는 순서랑 다름.

플레이어 입장에서:

• DTS 순서로 디코더에 넘김
• PTS 순서로 화면에 표시

라이브 zerolatency에서 B-frame을 끄는 이유 — 디코딩-표시 시간 차이가 지연이 되니까.

영상-오디오 동기화의 기준

영상과 오디오가 한 .ts 안에 있어도 따로 패킷에 들어간다. 두 PTS를 맞춰서 동기화.

영상 PTS = 1.000초
오디오 PTS = 1.020초
→ 플레이어가 오디오를 20ms 일찍 재생하거나 영상을 20ms 늦게

OBS의 "마이크 오프셋 -50ms" 같은 옵션이 이 PTS 조정의 후처리 버전.

---

6. 브라우저는 HLS를 어떻게 재생하나 — hls.js와 MSE

여기서 헷갈리는 사실: Chrome, Firefox, Edge는 HLS를 네이티브로 재생 못 한다.

[네이티브 HLS 지원]
✅ Safari (iOS, macOS)
✅ Apple TV
❌ Chrome
❌ Firefox
❌ Edge
❌ 안드로이드 브라우저

그럼 우리는 Chrome에서 어떻게 HLS를 보고 있나? hls.js가 자바스크립트로 변환해서 보여준다.

MSE — Media Source Extensions

핵심은 브라우저의 MSE API다. JavaScript에서 SourceBuffer에 미디어 데이터를 직접 넣을 수 있다.

const mediaSource = new MediaSource();
video.src = URL.createObjectURL(mediaSource);

mediaSource.addEventListener('sourceopen', () => {
  const sourceBuffer = mediaSource.addSourceBuffer('video/mp4; codecs="avc1.640028"');
  sourceBuffer.appendBuffer(mp4Data);
});

MSE는 fMP4만 받는다. MPEG-TS는 못 받는다.

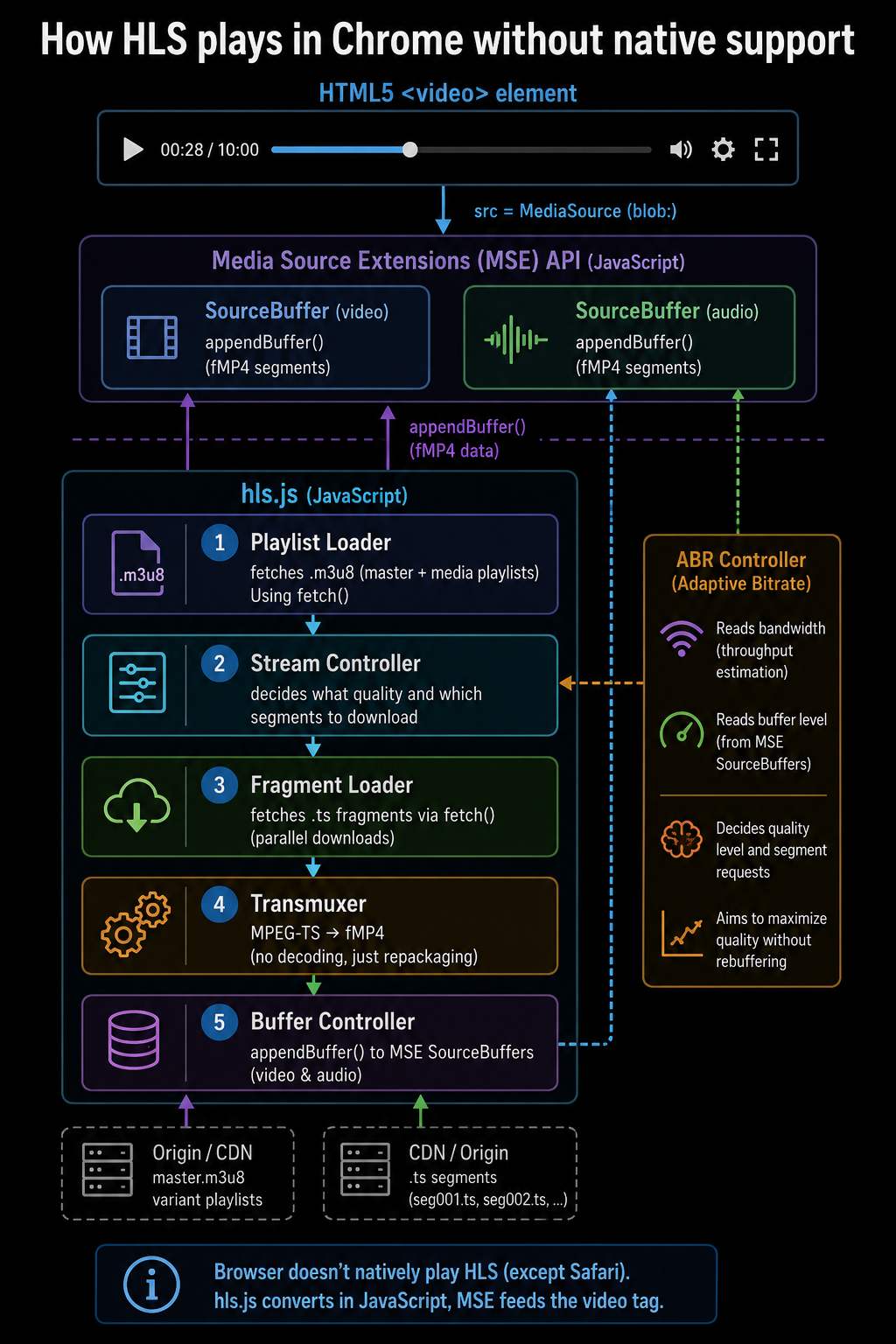

hls.js의 핵심 — transmuxing

hls.js가 하는 일:

1. .m3u8 받기
2. .ts 파일 받기
3. MPEG-TS → fMP4 transmuxing (디코딩 없이 컨테이너만 변환)
4. fMP4를 MSE의 SourceBuffer에 넣기
5. video 태그가 자동 재생

.ts (MPEG-TS) → hls.js → fMP4 (메모리) → MSE → <video>

핵심은 transmuxing. 압축된 H.264 NAL units을 그대로 두고 컨테이너만 바꿈. 디코딩 안 함. 그래서 빠름.

ABR Controller — 화질 자동 선택

hls.js 안에 ABR 알고리즘이 있다.

[측정]
- 직전 세그먼트 다운로드 속도 (대역폭 추정)
- 현재 버퍼 길이 (여유 추정)

[결정]
- 대역폭 + 안전 마진 < 현재 화질 비트레이트 → 다운그레이드
- 버퍼 충분 + 대역폭 여유 → 업그레이드
- 잦은 전환 방지 (히스테리시스)

이 알고리즘이 잘 만들어진 게 hls.js의 가치다. 직접 만들면 화질이 자주 바뀌어서 시청자가 신경 쓰임.

Recovery — 에러 복구

세그먼트 다운로드 실패 시:

hls.on(Hls.Events.ERROR, (event, data) => {
  if (data.fatal) {
    switch (data.type) {
      case Hls.ErrorTypes.NETWORK_ERROR:
        hls.startLoad();
        break;
      case Hls.ErrorTypes.MEDIA_ERROR:
        hls.recoverMediaError();
        break;
    }
  }
});

3번 정도 재시도 → 안 되면 다음 세그먼트 건너뛰고 진행. 라이브에서 멈춰버리는 것보단 한 세그먼트 스킵이 나음.

---

7. 라이브 HLS 운영의 현실

HLS가 단순해 보이지만, 라이브 운영은 까다롭다.

Origin 서버의 역할

인코더 → Origin Server → CDN → 시청자
         ↑
         세그먼트 생성/저장
         매니페스트 갱신

Origin이 하는 일:

1. 트랜스코더로부터 세그먼트 받기
2. 디스크에 저장 (또는 Redis 같은 메모리 캐시)
3. .m3u8 매니페스트 동적 갱신
4. CDN에 푸시 또는 CDN이 풀

Signed URL — 무단 사용 차단

영상 URL이 유출되면 누구나 볼 수 있다. CDN 비용 폭증.

원본: /live/seg100.ts
서명: /live/seg100.ts?token=abc...&expires=1700000060

CDN이 토큰 서명과 만료를 검증. 만료 60초로 짧게 잡으면 유출돼도 곧 못 씀.

라이브에서는 토큰 만료 처리가 까다롭다. 시청자가 30분째 보고 있는데 토큰이 만료되면 끊긴다. 플레이어가 주기적으로 새 토큰 받는 메커니즘 필요.

Beacon으로 시청자 측 측정

플레이어가 자기 상태를 서버에 보고:

• Startup time
• Rebuffering 발생
• ABR 화질 전환
• 시청 종료 (실수로 닫음 vs 끝까지 봄)

이 데이터가 모이면 Prometheus → Grafana 대시보드로 QoE 모니터링.

---

8. HLS의 본질적 한계 — 지연

HLS가 산업 표준이 됐지만 한 가지는 못 이긴다. 지연.

[일반 HLS 지연 구조]
인코딩: 0~6초 (세그먼트 만들기 대기)
전송: ~1초
플레이어 버퍼: 12~18초 (3개 세그먼트)
─────────────────────
총 지연: 18~25초

채팅과 영상 동기화가 안 된다. "지금 죽었어!" 채팅이 영상보다 18초 빠르다. 게임 스포일러가 채팅으로 먼저 샌다.

해결책이 LL-HLS (다음 시리즈). Chunked CMAF로 1~3초 지연 달성.

---

정리하면

HLS는 기술의 승리가 아니라 발상의 승리다.

1. 출신 — 2009년 Apple, "라이브 영상도 그냥 파일이다"
2. 구조 — .m3u8 (텍스트 목차) + .ts (바이너리 영상), Master + Media 두 단계
3. MPEG-TS — 188바이트 패킷 + PAT/PMT/PES 3단 계층, 첫 패킷이 항상 PAT
4. 타임스탬프 — PTS (표시) + DTS (디코딩), B-frame 때문에 둘이 다름
5. 브라우저 재생 — Chrome은 네이티브 미지원, hls.js가 transmuxing + MSE로 처리
6. 운영 — Origin + CDN + Signed URL + Beacon으로 QoE 측정
7. 한계 — 18~25초 지연, LL-HLS가 해결책

다음 글에선 HLS의 라이벌 — DASH를 본다. 산업이 왜 두 표준을 같이 유지하는지.

---

참고

• HLS 표준 (RFC 8216)
• Apple HLS Authoring Specification
• hls.js GitHub
• MPEG-TS (ISO/IEC 13818-1)
